Rete Attrezzature per formatura e agugliatura serve come unità di elaborazione centrale nelle linee di produzione di tessuti non tessuti, determinando direttamente la stabilità strutturale, le prestazioni meccaniche e l'uniformità di densità del prodota finale. Il faldatore incrociato distribuisce uniformemente le fibre cardate in una rete sottile per formare la struttura iniziale del tessuto non tessuto, mentre l'agugliatrice penetra e intreccia ulteriormente le fibre attraverso processi di agugliatura a media o alta velocità, migliorando significativamente la resistenza alla trazione e l'integrità strutturale. Per le imprese che cercano tessuti non tessuti di alta qualità, corrispondenza precisa della selezione dell'attrezzatura con i parametri di processo è la chiave per migliorare la competitività del prodotto.
Principi di funzionamento e caratteristiche tecniche dei lappatori incrociati
Ruolo chiave della distribuzione uniforme delle fibre

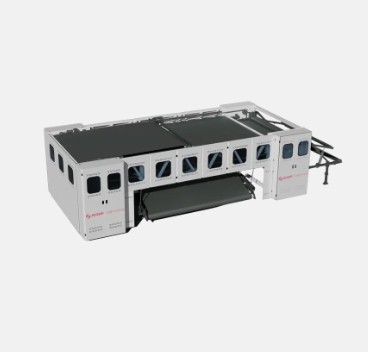

La funzione principale di un faldatore incrociato è quella di piegare e impilare il velo di fibre in uscita dalla carda in modo trasversale, formando una struttura di velo di fibre composite multistrato. Attraverso meccanismi di movimento alternativo, il dispositivo impila strati di fibre monostrato ad angoli trasversali strato per strato, producendo infine un nastro di fibre uniforme con larghezza e grammatura specifiche. Questo processo influisce direttamente sulla base di qualità per le successive operazioni di agugliatura.
Principali parametri tecnici e indicatori di prestazione
I parametri operativi tipici dei moderni faldatori incrociati sono i seguenti:
| Parametro | Tipo standard | Tipo ad alta velocità | Tipo a larghezza larga |
|---|---|---|---|
| Larghezza di lavoro | 2,0 - 3,5 m | 2,5 - 4,0 mt | 4,0 - 7,0 mt |
| Velocità di posa | ≤ 80 m/min | 80 - 150 metri/minuto | 60 - 120 metri/minuto |
| Conteggio degli strati | 2 - 8 strati | 4 - 12 strati | 3 - 10 strati |
| Intervallo di peso base | 80 - 800 g/m² | 100 - 1000 g/m² | 150 - 1200 g/m² |
Fattori chiave che influenzano la qualità della posa
L’uniformità di posa è influenzata da molteplici fattori tra cui principalmente:
- Caratteristiche della fibra : La lunghezza della fibra (normalmente 38 - 76 mm è ottimale), la finezza e l'arricciatura influiscono direttamente sull'uniformità della distribuzione delle fibre durante il processo di posa
- Velocità di alimentazione : Il grado di corrispondenza tra la velocità di uscita della carda e la velocità di movimento alternativo del faldatore; deviazioni di velocità superiori ±5% può facilmente causare uno spessore irregolare
- Controllo della tensione : Stabilità della tensione durante la trasmissione del nastro di fibra; l'intervallo di fluttuazione deve essere controllato entro ±3%
- Condizioni ambientali : La temperatura e l'umidità dell'officina (temperatura consigliata 22 - 26°C, umidità relativa 55% - 65%) influiscono sull'elettricità statica della fibra e volano
Principi di processo e classificazione delle macchine agugliatrici
Meccanismo fisico del rinforzo dell'agugliatura
Le macchine agugliatrici utilizzano aghi dentellati per perforare ripetutamente il nastro di fibre, provocando lo spostamento e l'impigliamento delle fibre nella direzione dello spessore. Le punte degli aghi trasportano le fibre verso il basso durante la penetrazione e le rilasciano durante la corsa di ritorno, formando una struttura aggrovigliata tridimensionale. Questo metodo di aggrovigliamento meccanico non richiede leganti chimici per ottenere prodotti non tessuti con elevata resistenza e stabilità.
Principali tipologie e scenari applicativi
In base alla frequenza di punzonatura e alle caratteristiche del processo, le agugliatrici possono essere classificate nelle seguenti tipologie:
| Digitare | Frequenza di punzonatura | Peso base applicabile | Applicazioni tipiche |
|---|---|---|---|
| Telaio ad aghi a media velocità | 800 - 1500 colpi/min | 100 - 500 g/m² | Mezzi di filtrazione, geotessili |
| Telaio ad aghi ad alta velocità | 1500 - 2500 colpi/min | 80 - 400 g/m² | Interni automobilistici, Tessili per la casa |
| Telaio ad aghi a doppia tavola | 1000 - 2000 colpi/min | 200 - 1000 g/m² | Supporto per tappeto, base in pelle sintetica |
| Telaio ad aghi per velluto | 600 - 1200 colpi/min | 150 - 600 g/m² | Pelle artificiale, materiali per la pulizia |
Impatto sul processo della densità di agugliatura
La densità di punzonatura dell'ago (il numero di punzoni per unità di area) è il parametro fondamentale che determina le prestazioni del tessuto non tessuto. Prendendo ad esempio i geotessili, quando la densità di punzonatura aumenta da 200 punzoni/cm² to 400 punzoni/cm² , la resistenza alla trazione longitudinale può aumentare da circa 8 kN/m a 15 kN/m , un aumento di quasi 90% . Tuttavia, una perforazione eccessiva (superiore a 600 punzoni/cm²) porta ad un aumento dei tassi di rottura delle fibre, che a sua volta riduce la resistenza del prodotto. Pertanto, l’ottimizzazione basata sul tipo di fibra e sull’applicazione del prodotto è essenziale.
Ottimizzazione sinergica dei processi di formazione nastro e agugliatura
Principi generali di corrispondenza della catena di processo
Rete forming and needle punching are not independent processes but rather interdependent sequential operations in a continuous process chain. The thickness uniformity of the fiber web output from the lapper directly determines the density distribution of the product after needle punching; conversely, the penetration depth and density of the needle punching machine affect the structural stability of the fiber web. In actual production, la deviazione del peso base deve essere controllata entro ± 3% per garantire che il valore CV (coefficiente di variazione) del prodotto fustellato rimanga inferiore 5% .
Soluzioni tipiche di corrispondenza dei parametri di processo
Le combinazioni di parametri di processo consigliate per i diversi campi di applicazione sono le seguenti:
- Non tessuti per interni automobilistici : Grammatura base di posa 300 - 450 g/m², densità di foratura 350 - 450 punzoni/cm², profondità di foratura 8 - 12 mm
- Mezzi di filtrazione : Grammatura base di posa 150 - 300 g/m², densità di foratura 400 - 600 punzoni/cm², profondità di foratura 6 - 10 mm
- Geotessili : Grammatura base di posa 200 - 600 g/m², densità di foratura 200 - 400 punzoni/cm², profondità di foratura 10 - 15 mm
- Materiali di riempimento tessili per la casa : Grammatura base di posa 100 - 200 g/m², densità di foratura 150 - 250 punzoni/cm², profondità di foratura 5 - 8 mm
Punti chiave per la selezione e la manutenzione delle apparecchiature
Considerazioni fondamentali durante la selezione
Al momento dell'acquisto di attrezzature per la formatura del nastro e l'agugliatura, le aziende dovrebbero concentrarsi sulla valutazione delle seguenti dimensioni:
- Corrispondenza della capacità : La capacità nominale dell'apparecchiatura deve superare la domanda di picco effettiva del 15% - 20% per far fronte alle fluttuazioni degli ordini
- Adattabilità della fibra : Confermare l'intervallo di finezza della fibra lavorabile (tipicamente 1,5 - 20 dtex) e l'intervallo di lunghezza della fibra dell'apparecchiatura
- Livello di automazione : Le attrezzature moderne dovrebbero essere dotate di rilevamento della grammatura online, correzione automatica della deviazione e funzioni di memoria dei parametri di processo
- Indicatori del consumo energetico : Il consumo energetico unitario del prodotto per le macchine agugliatrici dovrebbe essere inferiore 0,15kWh/kg e per i lappatori di seguito 0,08kWh/kg
Manutenzione quotidiana e prevenzione dei guasti
Il funzionamento stabile delle apparecchiature dipende da protocolli di manutenzione standardizzati. Gli aghi delle agugliatrici sono parti soggette ad usura; durante la lavorazione delle fibre di poliestere, la durata media di ciascun ago è di circa 8-12 milioni punzoni, mentre la lavorazione delle fibre di viscosa riduce questo a 5 - 8 milioni pugni. Si consiglia di creare archivi di dati relativi alla sostituzione dell'ago e di tenere traccia delle condizioni di usura per lotto. Le catene di trasmissione e le guide dei faldatori trasversali devono essere sottoposte a manutenzione di lubrificazione ogni 500 ore di funzionamento , e la tensione della cinghia sincrona dei meccanismi alternativi dovrebbe essere ispezionata mensilmente, con regolazioni apportate tempestivamente quando la deviazione supera 10% del valore standard.
Tendenze di sviluppo del settore e indicazioni di aggiornamento tecnologico
Aggiornamenti intelligenti e digitali
Le attuali attrezzature per la formazione di nastri e l'agugliatura si stanno rapidamente sviluppando verso l'intelligentizzazione. Le apparecchiature di nuova generazione sono generalmente dotate sistemi di monitoraggio della qualità online che utilizzano sensori ad alta precisione per rilevare la grammatura del nastro di fibra, l'uniformità dello spessore e la densità di punzonatura in tempo reale, con tempi di risposta del feedback dei dati ridotti entro i limiti 50 millisecondi . Alcuni modelli avanzati sono dotati di algoritmi di machine learning integrati in grado di regolare automaticamente la velocità di posa e i parametri di punzonatura in base alle fluttuazioni della materia prima, stabilizzando tassi di qualificazione del prodotto superiori 98% .
Innovazioni tecnologiche per il risparmio energetico e l'ambiente
In termini di controllo del consumo energetico, le nuove agugliatrici che utilizzano servomotori possono risparmiare 25% - 35% energia rispetto ai tradizionali modelli a trasmissione meccanica. L'applicazione della tecnologia di regolazione della velocità a frequenza variabile sui faldatori incrociati riduce il consumo energetico di oltre 40% durante il funzionamento a bassa velocità. Inoltre, design a bassa rumorosità (rumore di funzionamento della punzonatrice ad aghi controllato di seguito 85dB ) e sistemi ottimizzati di raccolta delle polveri hanno migliorato significativamente l'ambiente di lavoro in officina.
Sviluppo simultaneo di capacità ad ampia larghezza e ad alta velocità
La crescente domanda del mercato per i tessuti non tessuti di grande larghezza sta spingendo verso le larghezze di lavoro del faldatore incrociato 5 - 7 metri . Nel frattempo, le punzonatrici ad aghi ad alta velocità hanno raggiunto frequenze di punzonatura superiori 3.000 colpi/min , combinato con velocità di posa superiori 200 metri/minuto , aumentando la capacità di una singola macchina di quasi 3 volte rispetto a dieci anni fa. Questa tendenza di sviluppo ad ampia larghezza e ad alta velocità pone requisiti più elevati in termini di rigidità strutturale delle apparecchiature, controllo delle vibrazioni e precisione di sincronizzazione.
